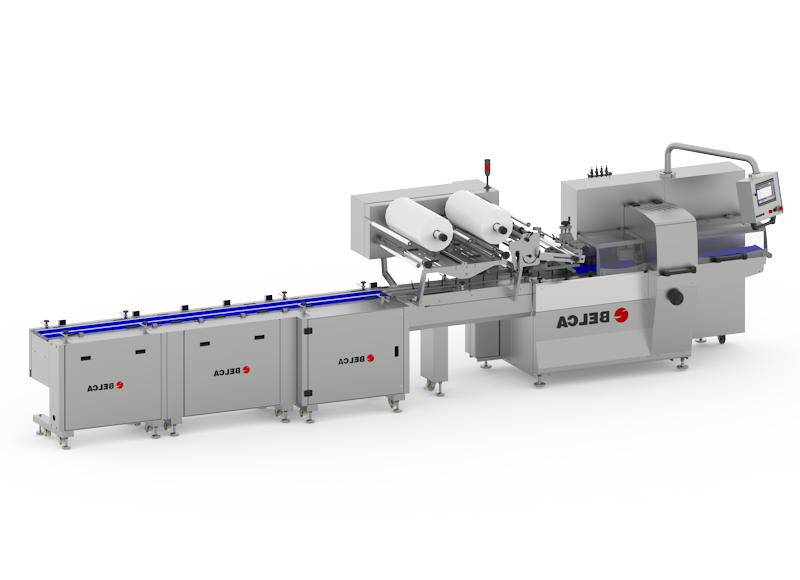

Flow-pack HFB2 26 DM 5S

EXTERIOR

• Máquina construida en Acero Laminado y Pintado.
• Panel de mandos rotativo orientable de fácil acceso con pantalla táctil embebida.
• Partes en contacto con el producto en Acero Inoxidable.
• Elementos mecánicos y electrónicos de la máquina en la parte trasera dentro de armarios de fácil acceso y puertas extraíbles.
• Paso producto mediante bypass.
• Sentido de trabajo de derecha a izquierda, con panel de fácil acceso. Versión LH de izquierda a derecha.

ENTRADA

• Entrada de 5 bandas totalmente sincronizada.
• Accionamiento por Servomotor.
• Guías de producto adaptadas al producto.

PORTABOBINAS

• Portabobinas motorizados con control de tensión del film por servomotores y balancín que garantiza una tensión constante del film desde el principio al final de la bobina y ajustable desde la pantalla.
• Portabobinas doble de carga lateral autocentrante.
• Centraje de Impresión.
• Cambio Automático de film.

FORMADOR

• Pre-formado de film mediante guías producto antes del conformado.
• Caja formadora variable en función del producto, regulable en altura y anchura.

SELLADOR LONGITUDINAL

• Soldadura longitudinal con accionamiento por Servomotor independiente.
• 4 pares de rodillos de arrastre de film.
  • 1º juego de rodillos de tiro orientables.
  • 2º juego de rodillos calefactado para realizar el sellado.
  • 3º juego de rodillos calefactado para realizar el sellado.
  • 4º juego de rodillos plegadores.
• Apertura neumática de los rodillos de soldadura al parar la máquina.
• Ajuste individual de la presión Neumática de cada sellador con reguladores de presión.

MORDAZA

• Mordaza Rotativa de soldadura transversal accionada mediante servomotor.
• Doble Mordaza de Sellado Longitudinal ancho 260 mm que garantiza una perfecta estanqueidad.
• Regulación de la altura de sellado en función del producto.
• Cuchilla de corte recto.

TRANSPORTADOR A VARILLAS

• Paso de producto mediante varillas sincronizadas de forma independiente.

MODULO CINTA TRANSPORTADORA BYPASS

• Módulo de cinta transportadora para la función bypass, solo transporte sin envoltura en film.
• Accionamiento independiente mediante motor trifásico.
• Fácil acoplamiento en cuerpo de máquina mediante manetas.

FUNCIONES

• Ajuste de la longitud de bolsa, velocidad de corte, etc desde pantalla táctil.
• Memorización de parámetros hasta 100 productos.
• Función de no producto no bolsa.
• Detección de producto mal posicionado.
• Parada con mordazas de sellado transversal abiertas.
• Parada automática de la máquina en caso de obstrucción de las mordazas con limitador de esfuerzos electrónico.

EQUIPAMIENTO ELECTRÓNICO

• Control de maquina a través de un autómata programable para maniobras con tarjeta controladora de ejes dedicada de última generación a través de un bus de campo con fibra óptica para control de los ejes con servomotores.
• Máquina electrónica dotada de servomotores independientes (mordaza transversal, rodillos selladores, bandas y cinta de alimentación).
• Pantalla táctil color de 10 “, embebida, con IP65, que facilita la visualización del estado de la máquina en todo momento y su durabilidad.
• Servo drives electrónicos de velocidad en bandas y selladores.
• Reguladores de temperatura de soldadura con ajuste fino y Autotuning integrado con total configuración y control desde pantalla táctil.
• Mercotac en los sensores térmicos.
• Aviso de final de bobina acústico y luminoso.
• Sustitución de Servomotores y servo drives de manera sencilla, los valores de configuración de ese Servo Drive permanecen en la controladora de ejes por lo que reiniciándola máquina tras una sustitución está funcionará sin necesidad de ninguna otra acción, lo que facilita las sustituciones y ahorra tiempo en las averías.
• Función Backup/Restore tanto en el Autómata como en la Pantalla Táctil para facilitar las sustituciones de estos 2 elementos ahorrando de nuevo tiempo en una avería.
• Posibilidad de visualizar tanto el manual de la máquina como los esquemas eléctricos en la pantalla táctil.
• Posibilidad de conectar la máquina a internet (VPN propio de Belca totalmente seguro) para dar asistencia remota, facilitando la detección de posibles averías o realizar cambios funcionales en Autómata y/o Pantalla Táctil, esta conexión la podremos hacer vía wifi (metiendo la maquina en la red wifi de la empresa) o vía cable RJ45 (el cliente facilitará un cable de red Ethernet con acceso a internet).
• La conexión de la maquina en la red del cliente permitirá acceso desde cualquier dispositivo (PC, Smartphone, Tablet) a unas pantallas de visualización de información sobre el estado en tiempo real de la máquina (este acceso puede ser restringido por contraseña.

NORMAS DE SEGURIDAD

• Protecciones y sistemas de seguridad conforme con las normas europeas y americanas.
• Interruptores generales provistos de sistemas de seguridad.
• Zonas de transmisión, cadenas, etc.…debidamente cerrados.
• Certificado CE, la máquina se ajusta a la Directiva de Máquinas 2006/42/CE.

MATERIALES DE ENVOLTURA

• Polipropileno Biorientado: Film brillante para embolsado automático no retráctil. (BOPP)
• Films Complejos: Film compuesto por dos o más componentes para garantía de sellado, desde 40 hasta 150 micras.
• Gama BEL-Green: films más respetuosos con el Medio Ambiente.

• Distintas cuchillas de corte, precorte, zig-zag…etc.
• Salida rodillos.
• Banda motorizada.
• Mesa giratoria.
• Marcadores – Codificadores.

Ancho de mordaza: 260 mm

Ancho de transportador: 250 mm

Longitud de transportador: 3.245 mm (5 bandas sincronizadas)

Velocidad: de 10 a 320 packs/min (dependiendo del producto)

DIMENSIONES DEL PRODUCTO:

• Longitud: 40 – 500 mm
• Anchura: 10 – 250  mm
• Altura: 5 – 120 mm

DIMENSIONES EXTERNAS:

• Longitud: 6.700 mm
• Ancho: 1.385 mm
• Altura: 1.840 mm

INSTALACIÓN ELÉCTRICA:

• Tensión: 400 V AC3 + Neutro
• Potencia instalada: 12,25 Kw
• Consumo de aire: < 1 m³/hora
